.2 S7-1500侧组态S7连接

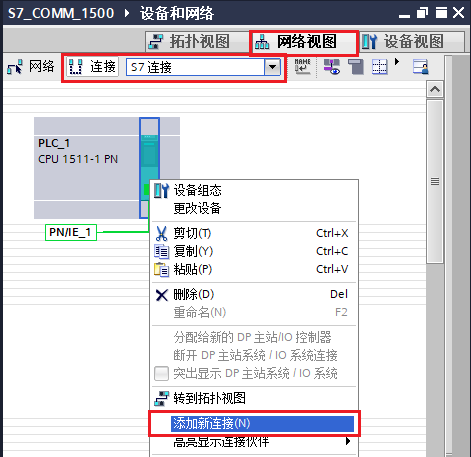

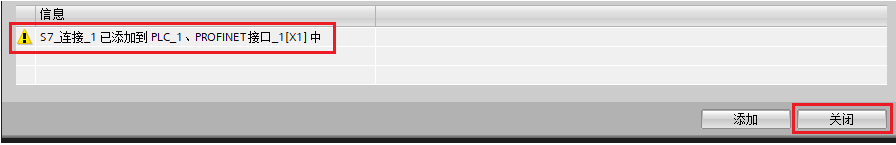

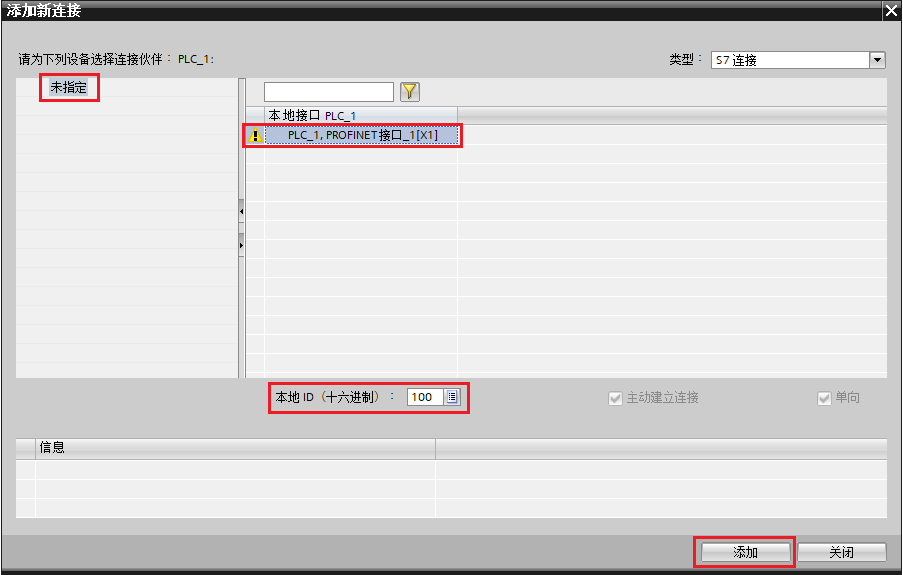

在"设备组态"中 ，选择"网络视图"栏进行网络配置，点中左上角的"连接"图标，连接框中选择"S7连接"，然后选中S7-1500 CPU，右键选择"添加新的连接"，在创建新连接对话框内，选择连接对象"未指定"，选择本地接口"PLC_1,PROFINET接口_1[X1]"，点击"添加"按钮，这时在"信息"栏能看到S7连接已添加的信息，点击"关闭"按钮，完成建立新连接，如图 3 所示。
图 3 S7-1500侧创建S7连接

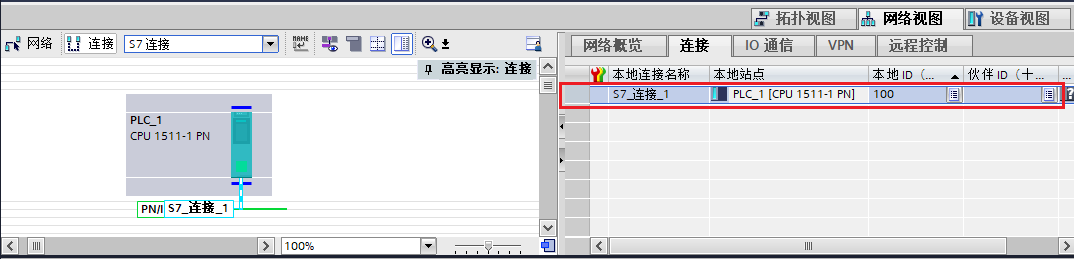

在"网络视图"中间栏的"连接"条目中，可以看到已经建立的"S7_连接_1"，如图 4 所示。
图 4 S7-1500侧S7 连接
点中上面的连接，在"S7_连接_1"的连接属性中查看和设置各参数。

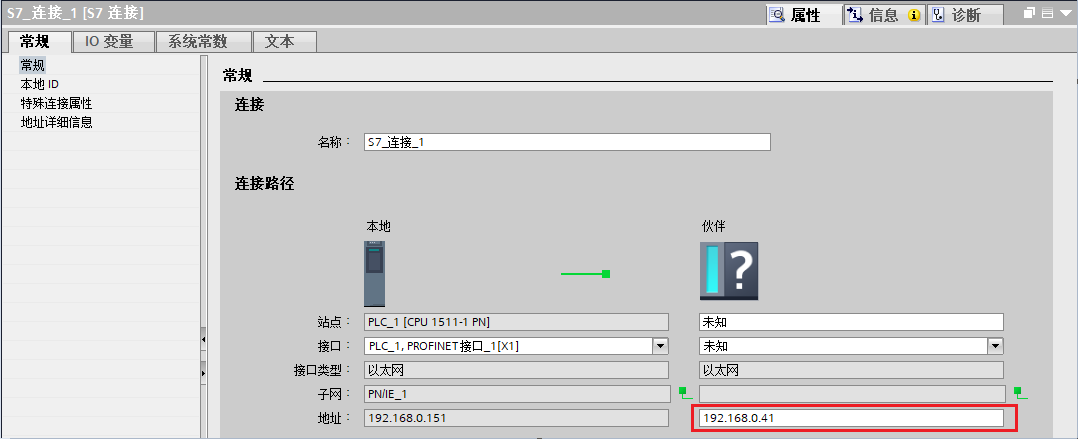

在常规中，伙伴的站点和接口选择"未指定"，伙伴的IP地址设置为S7-400的IP地址（192.168.0.41），如图5所示。
图 5 S7-1500侧的常规参数
在本地ID中：设置通讯连接的ID 号，本地ID在本地PLC中必须是唯一的，在后续的通信编程中需要指向这个ID，这里ID=W#16#100，如图6所示。
图 6 S7-1500侧的本地ID

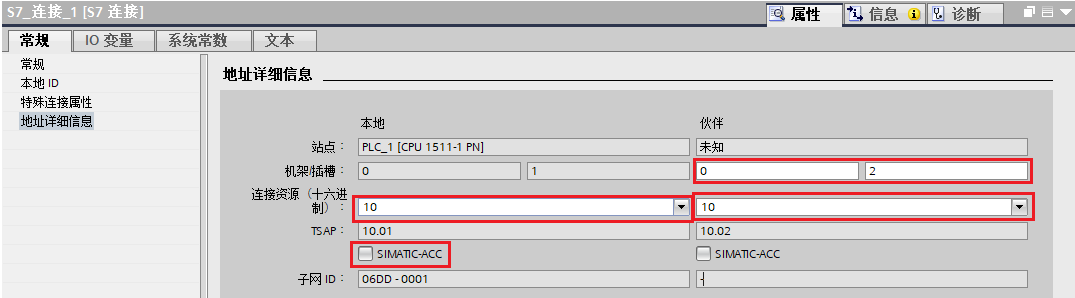

在地址详细信息中：设置通讯双方的 TSAP 号，伙伴的机架/插槽设置为S7-400CPU所在的机架号和插槽号，在这里是0和2。伙伴的连接资源设置为S7-400站点的本地连接资源，在这里是 10，如图7所示。
图 7 S7-1500侧的地址详细信息 xiangbaijiao

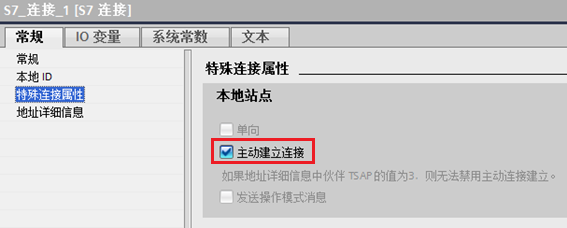

在特殊连接属性中：可以选择是否为主动建立连接。通信的双方只能有一方是主动建立连接，另一方是被动建立连接，这里S7-1500是主动建立连接，如图8所示。
图 8 S7-1500侧的特殊连接属性
