创建 CEM 的规则
块中原因与结果的数量
CEM 块中多可编程 250 条原因和 250 条结果。
CEM 程序的运行特性
CEM 程序先从上到下扫描原因，再从左到右扫描结果。
块调用
在 CEM 程序中，无法调用其它下级块。
指令
在编程时，只有“基本指令”选项板中的指令可用。用户在 CEM 中无法使用其它选项板中的指令，例如，“扩展指令”选项板中的指令。
优化块访问
对于 CEM 块，将始终启用“优化块访问”属性，并且无法取消选中。
CEM编程示例
例程说明
一条生产线上有 3 条传送带（传送带 1~3），传送带根据条件开启或关闭。
总共有 5 个条件（条件 1~5）：
当条件 1，3，5 同时满足时，传送带 1 开启。条件 2，4 同时满足时，传送带 2 开启。条件 1，4，5 中任意两个满足，传送带 3 开启。
编程步骤
1、添加 CEM 功能块
打开博途项目，在项目树中选择“添加新块”，如图 2 所示。
图 2. 添加新块
然后选择"FB“，语言选择”CEM“，如图 3 所示。
图 3. 选择 CEM
然后打开所建立的 FB 块，为该块添加 5 个输入参数（条件 1~5），3 个输出参数（传送带 1~3），数据类型都为 Bool，如图 4 所示。
图 4. 添加输入以及输出参数
在原因列点击”新增“添加 5 个原因，如图 5 所示。
图 5. 添加原因
在结果行点击”新增“添加 3 个结果，如图 6 所示。
图 6. 添加结果

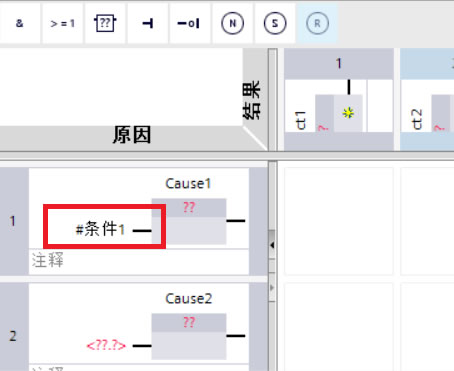

在原因里依次添加输入参数（条件 1~5），如图 7 所示。
图 7.添加输入参数到原因

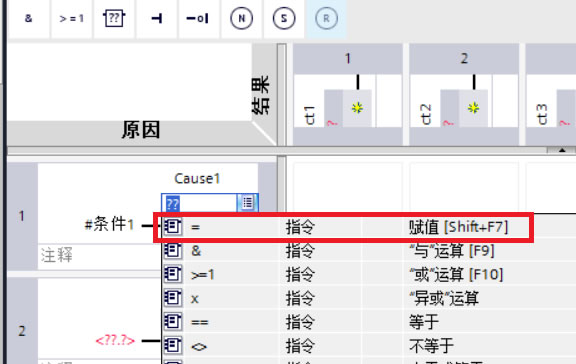

点击"Cause1”下边的红色问号，在弹出的窗口中选择“赋值”，如图 8 所示。
图 8. 选择赋值
输入的 5 个条件都重复此操作。

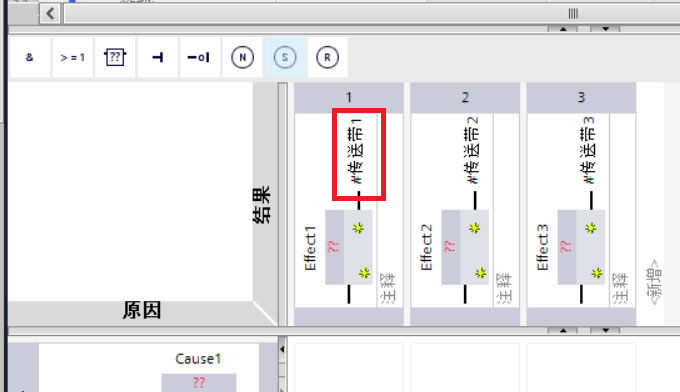

同样，在结果中依次添加输出参数（传送带 1~3），如图 9 所示。
图 9. 添加输出参数到结果

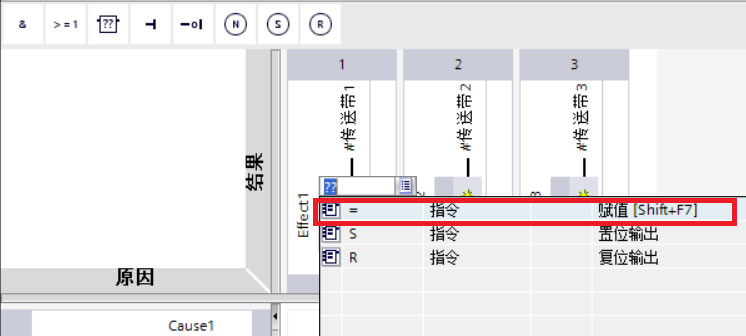

点击"Effect1”右边的红色问号，在弹出的窗口中选择“赋值”，如图 10 所示。
图 10. 选择赋值

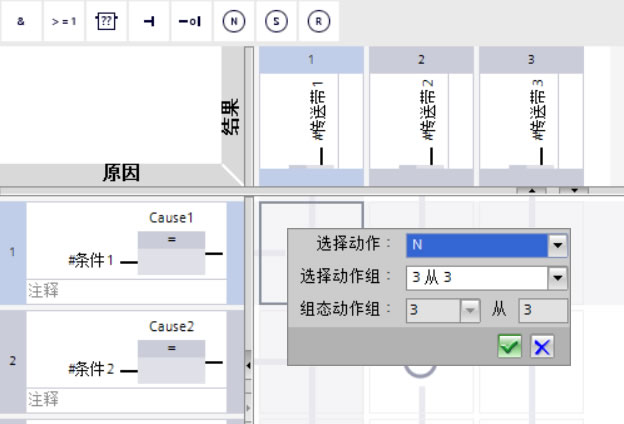

点击"条件 1"行与"传送带 1"列的交叉点，在弹出的窗口中选择动作“N”，新建动作组 3 ，如图 11 所示。
同理设置"条件 3"、"条件 5"与"传送带 1"的交叉点，选择刚才建立的动作组3。
建立动作组 3 的原因是只有条件 1、3、5 三个条件同时满足，才激活"传送带 1"。
图 11. 设置动作与运行组
同理设置"条件 2"、"条件 4"与"传送带 2"的交叉点，也选择动作"N"，新建动作组 2。
建立动作组 2 的原因是只有条件 2、4 两个条件同时满足，才激活”传送带 2“。
后设置”条件 1“、”条件 4“、”条件 5“与”传送带 3“的交叉点，选择动作”N“，新建动作组 2。
建立动作组 2 的原因是只要条件 1、4、5 任何两个条件满足，就激活”传送带 3“。

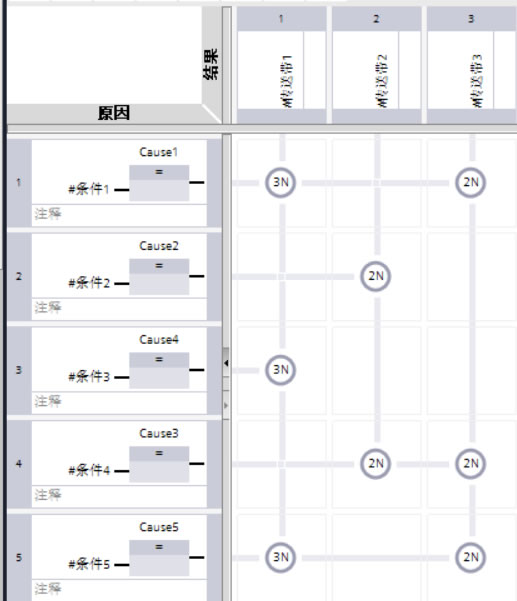

终 3 条传送带的动作，如图 12 所示。
图 12. 3 条传送带的动作
程序运行测试
在 OB1 中调用这个 FB 块，下载到 CPU 中运行。

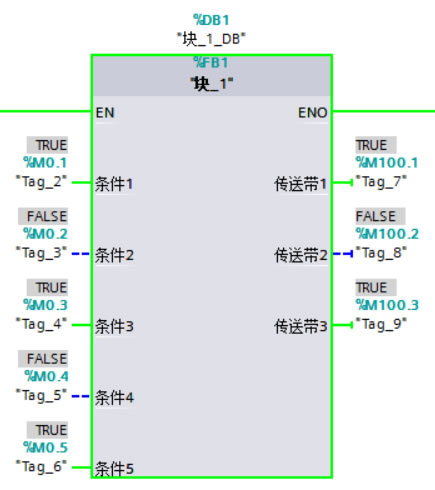

如图 13 所示，只有条件 1、3、5 同时为”TRUE“时，”传送带 1“输出为"TRUE"。
同时因为条件 1、5 为"TRUE"，”传送带 3“输出为"TRUE"。
图 13. 传送带 1、3 开启

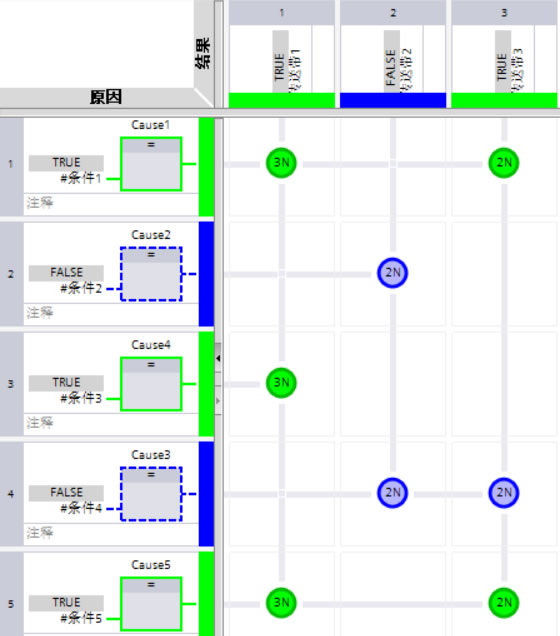

打开这个 FB 块，直接监视 CEM 程序，其中绿色的动作表示条件满足，蓝色动作表示条件不满足，如图 14 所示。
图 14. FB 块内部监视
如图 15 所示，只有条件 2、4 同时为”TRUE“时，”传送带 2“输出为"TRUE"。
图 15. 传送带 2 开启

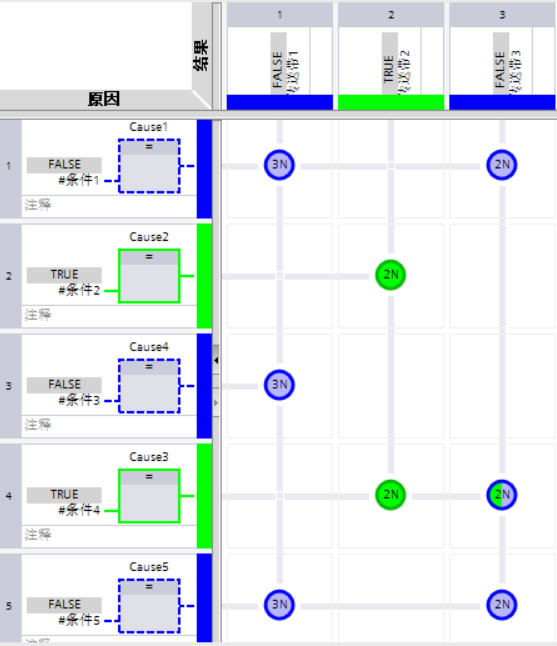

同时 FB 块内部监视，如图 16 所示。
图 16. FB 块内部监视

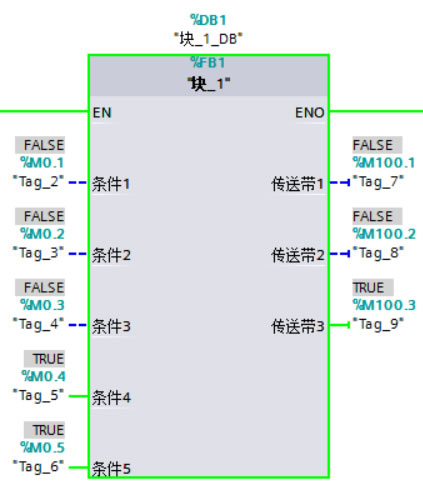

如果条件 4、5 两个同时为”TRUE“时，”传送带 3“也输出为"TRUE"，如图 17 所示。
图 17.传送带 3 开启

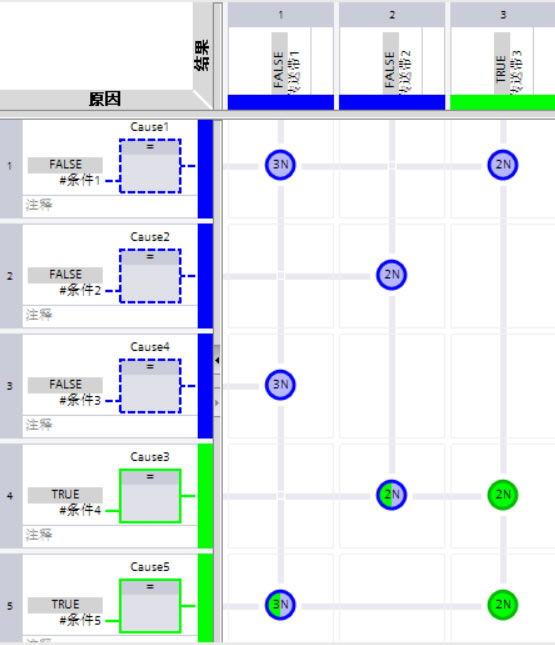

同时 FB 块内部监视，如图 18 所示。
图 18. FB 块内部监视
