S7-1200侧组态和编程
1. 新建项目

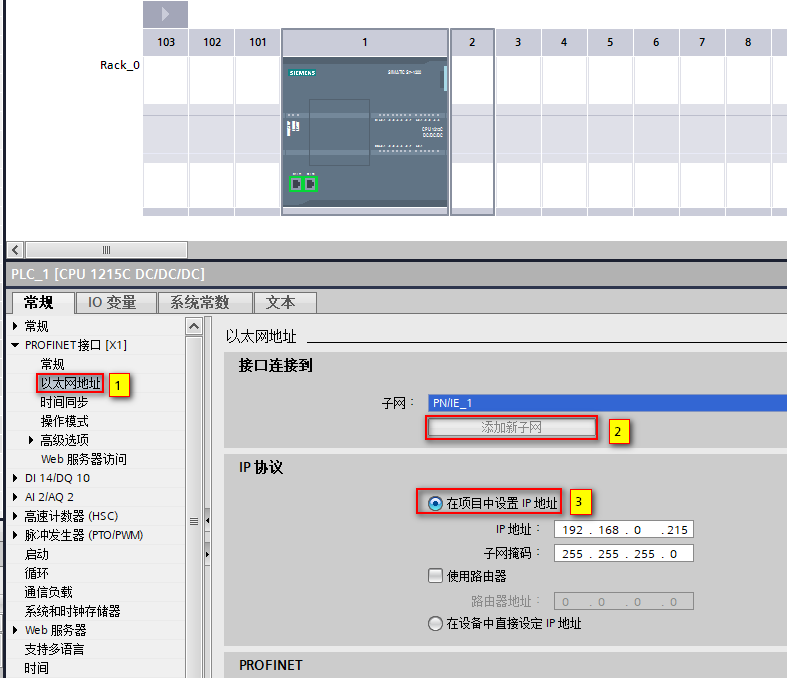

在项目中，添加 S7-1215 DC/DC/DC，并为其添加子网和分配 IP 地址，如图 1 所示。
图1 S7-1215 DC/DC/DC
2. 激活时钟存储器

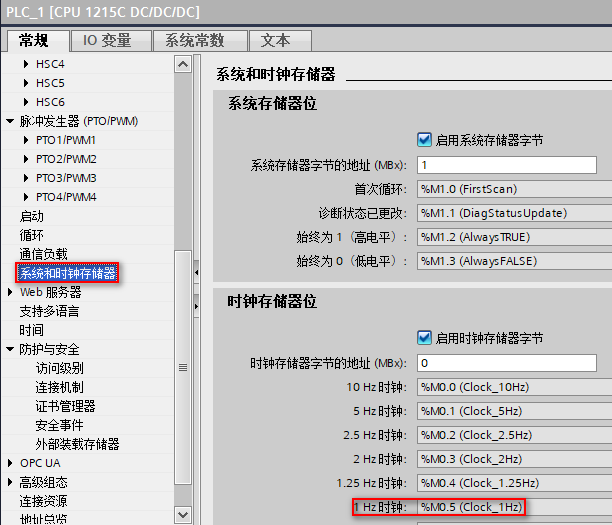

在硬件组态中选择系统和时钟存储器，并激活，如图 2 所示。
图2 时钟存储器
3. 在 OB1 中调用 PUT/GET 指令
通过点击 PUT/GET 指令块右上角的蓝色图标开始组态 S7 连接，如图 3 所示。
图3 调用指令
4. 组态 S7 连接
在伙伴侧选择“未指定”，TIA 软件会自动创建一个 S7 连接（如：S7_连接_1），自动分配连接 ID ，并自动将该 ID 号关联到"PUT"指令的 ID 管脚（如：W#16#100）
在地址栏输入通信伙伴的 IP 地址，本示例中 S7-200 SMART CPU 的 IP 地址为192.168.0.200。
务必确认该连接 S7-1200 侧“主动建立连接”被勾选，如图 4 所示。
图4 组态 S7 连接
5. 设置 TSAP

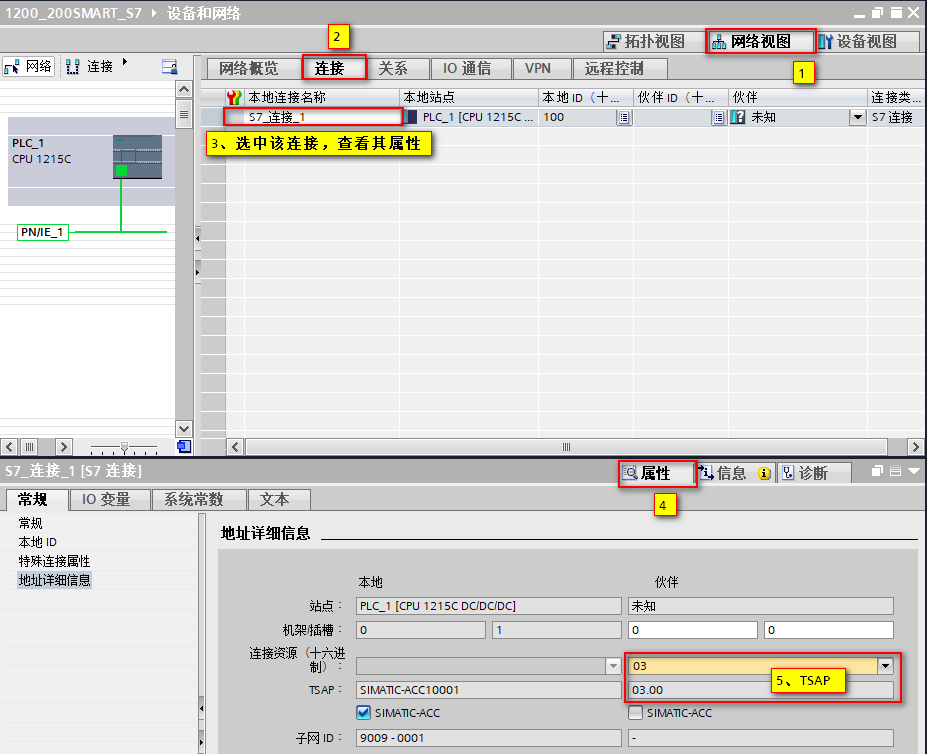

指令块组态完毕后，打开“网络视图”---“连接”选项卡，可以看到 TIA 自动创建的连接，打开该连接属性后，可以为连接设置 TSAP，默认值为03.00；S7-200 SMART 侧的 TSAP 只能设置为 03.00 或 03.01，如图 5 所示。
图5 设置TSAP
至此，S7-1200 与 S7-200 SMART 之间 S7 通信连接建立完毕，接下来就是编程了。
