PZ673F-10P气动不锈钢刀闸阀对夹式浆闸阀

PZ673F-10P气动不锈钢刀闸阀对夹式浆闸阀装置参数：

1、单或双控电磁阀（有24V、220V等电压供选择，必要时可选防爆电磁阀）
2、接近开关
3、气源处理三联件（包括减压阀、过滤器、油雾器）
4、电/气阀门定位器（调节型用）

产品标准:

设计制造:JB/T8691-1998
结构长度: GB/T15188.2-94
法兰连接: GB/T9113.1-2000 JB/T79-94
试验与验收: GB/T13927-92

PZ673F-10P气动不锈钢刀闸阀对夹式浆闸阀主要零部件材质:

PZ673F-10P气动不锈钢刀闸阀对夹式浆闸阀主要性能规范:

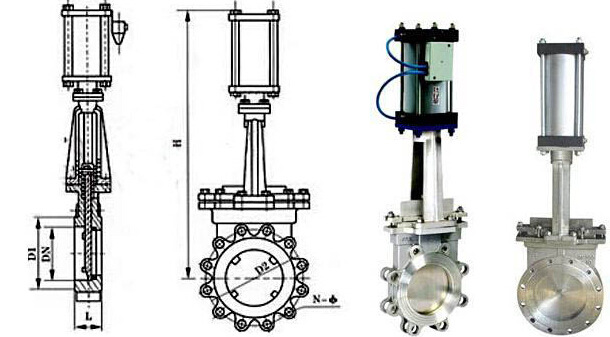

PZ673F-10P气动不锈钢刀闸阀对夹式浆闸阀结构图及连接尺寸：

MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.0	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950

PZ673F-10P气动不锈钢刀闸阀 对夹式浆闸阀
