ALP系列智能低压线路保护器
1 概述
ALP系列低压保护器集保护、测量、控制、总线通讯为一体，同时提供了远程自动控制、现场直接控制、面板指示、信号报警、操作记录、跳闸报警记录及开关量记录等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
2 符合标准
GB 14048.1 低压开关设备和控制设备 总则
GB 14048.4 低压开关设备和控制设备 机电式接触器和电动机起动器
JB/T 10736-2007 低压电动机保护器
GB/T 17626.2 静电放电干扰试验
GB/T 17626.3 射频电磁场辐射抗扰度试验
GB/T 17626.4 电快速瞬变脉冲群抗扰度试验
GB/T 17626.5 浪涌（冲击）抗扰度试验

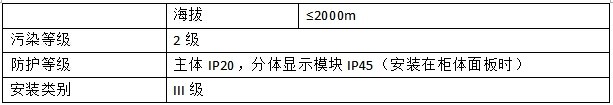

3 适用环境
工作温度 -10oC～55oC
贮存温度 -25oC～70oC
相对湿度 ≤95﹪不结露，无腐蚀性气体
海拔 ≤2000m
污染等级 2级
防护等级 主体IP20，分体显示模块IP45（安装在柜体面板时）
安装类别 III级

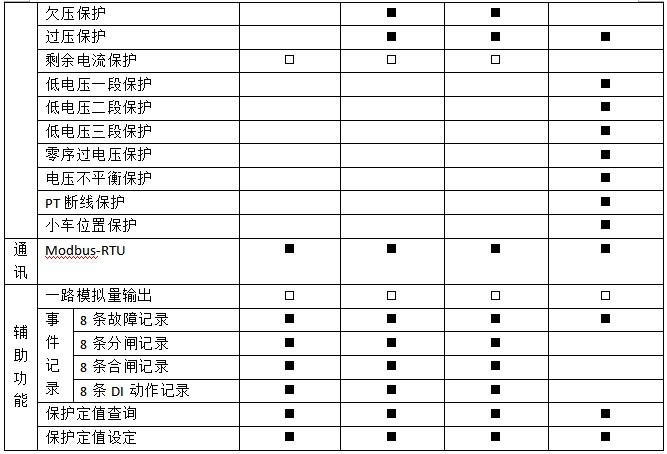

4 功能配置
注：“■”为标配功能，“□”为选配功能。
5 产品介绍
5.1 低压线路保护器

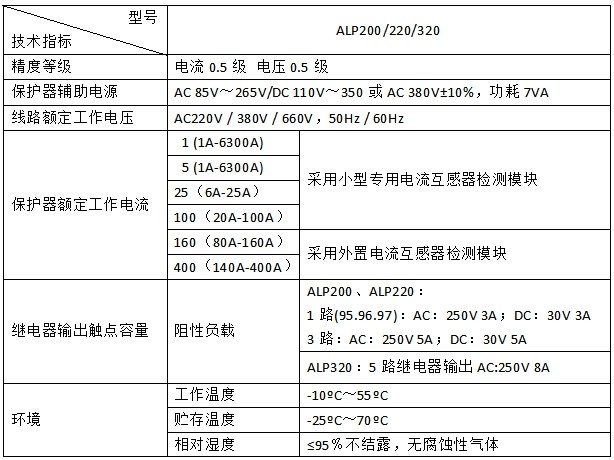

1）主要技术指标
2）外形与开孔尺寸（单位：mm）
● ALP200低压线路保护器
● 互感器
1A、5A专用电流互感器

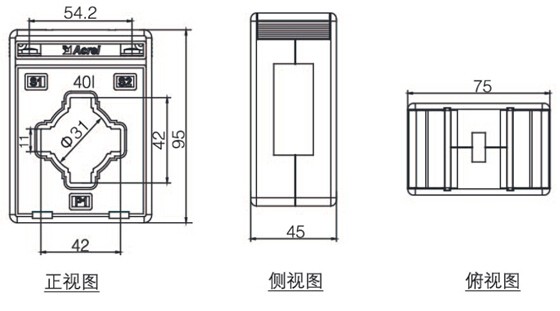

100A及以下专用电流互感器外形尺寸

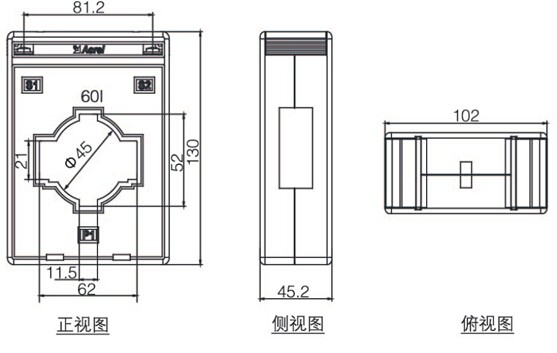

160A漏电流互感器外形尺寸
400A漏电流互感器外形尺寸

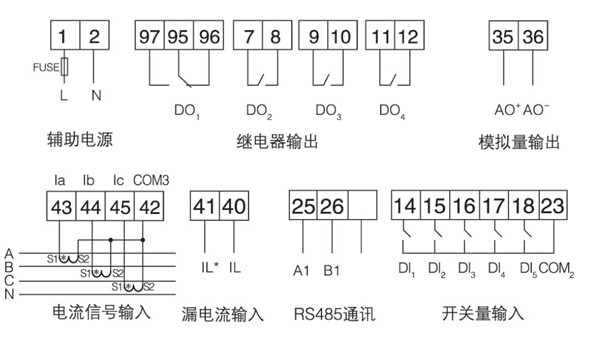

3）接线端子
● ALP200低压线路保护器
