BA 系列产品应用电磁感应原理，对电网中的交流电流进行实时测量，采用恒流和线性补偿技术，将其隔离变换为标准的直流信号输出。DC12V 或 24V 安全电压或 AC/DC85-265V 电压供电，可广泛用于工业自动化领域。
BA50L 为变流剩余电流互感器主要检测用电系统的漏电流，能随时掌握电气线路和设备的情况，防止因漏电而发生的火灾等事故。
2.型号说明

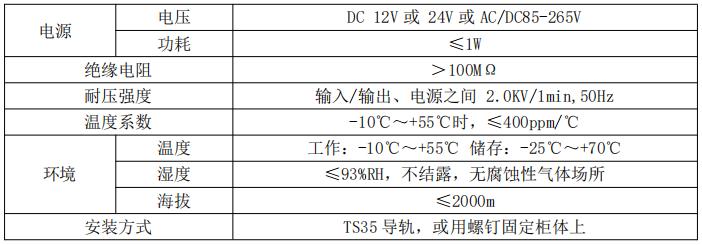

3.通用技术条件

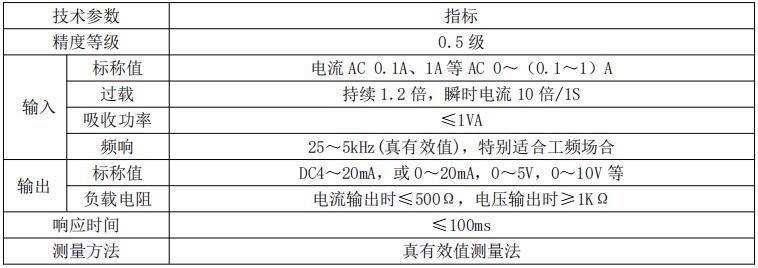

4.产品规格
4.1 DC12V 或 24V 供电款
4.1.1 BA05-AI 交流电流传感器
BA05-AI/I(V) 单相交流电流传感器(平均值法测量)
BA05-AI/I(V)-T 单相交流电流传感器(真有效值法测量)
4.1.2 BA10-AI 交流电流传感器
BA10-AI/I(V) 单相交流电流传感器(平均值法测量)
BA10-AI/I(V)-T 单相交流电流传感器(真有效值法测量)
4.1.3 BA20-AI 交流电流传感器
BA20-AI/I(V) 交流电流传感器(平均值法测量)
BA20-AI/I(V)-T 交流电流传感器(真有效值法测量)
4.1.4 BA50-AI 交流电流传感器
BA50-AI/I(V) 单相交流电流传感器(平均值法测量)
BA50-AI/I(V)-T 单相交流电流传感器(真有效值法测量)
4.1.5 BA50L 交流剩余电流传感器
BA50L-AI/I(V)-T 交流剩余电流传感器(真有效值测量)
4.2 AC/DC85-265V 供电款
4.2.1 BA20-AI 交流电流传感器
BA20-AI/I(V) 交流电流传感器(平均值法测量)
BA20-AI/I(V)-T 交流电流传感器(真有效值法测量)
4.2.2 BA50-AI 交流电流传感器
BA50-AI/I(V) 交流电流传感器(平均值法测量)
BA50-AI/I(V)-T 交流电流传感器(真有效值法测量)
4.2.3 BA50L 交流剩余电流传感器
BA50L-AI/I(V)-T 交流剩余电流传感器(真有效值测量)
注：①通讯功能与模拟量输出只能二选一。
5.外形及安装
5.1 DC12V 或 24V 供电款外形及穿孔尺寸
5.2 AC/DC85-265V 供电款外形及穿孔尺寸
5.3 安装方法
安装方式可选择导轨安装或螺钉固定安装，具体操作如下：
a、 导轨安装
选择适合的地方安装标准 DIN35mm 导轨，将 BA 传感器安装到导轨上即可；
b、 螺丝固定安装
在柜体底板上，选择适合的地方开两个与所安装传感器固定孔位置相对应的螺纹孔；
将传感器放置后安装定位螺钉（顺时针）。
