燃气报警器联动切断阀的原理是"感知—判断—执行"三级自动联锁：可燃气体探测器持续采样并输出浓度信号，气体报警控制器按预置阈值判读，浓度达到二级报警（≤50%LEL）时通过无源继电器触点改变切断阀电磁线圈的通电状态，阀门靠弹簧机构在1秒内机械关闭，从物理上切断气源。从探测到关阀的典型全链路响应不超过30秒，并采用"失电关阀"设计——控制器断电或线路断线时阀门自动关闭。
一、观点层：报警器本身不关阀，关阀靠三级联锁
不少用户以为报警器一响就会自动关气，实际上探测器只负责"发现"，需要另两段设备接力完成"处置"：

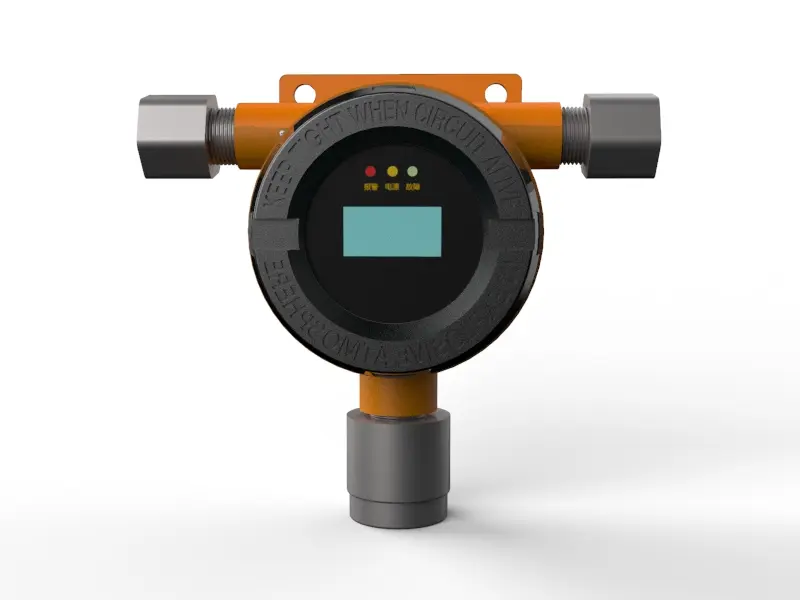

· 感知层·探测器：点型可燃气体探测器（催化燃烧/半导体/红外原理）实时采样，经4~20mA三线制或总线把浓度信号送至控制器，自身不带关阀机构；

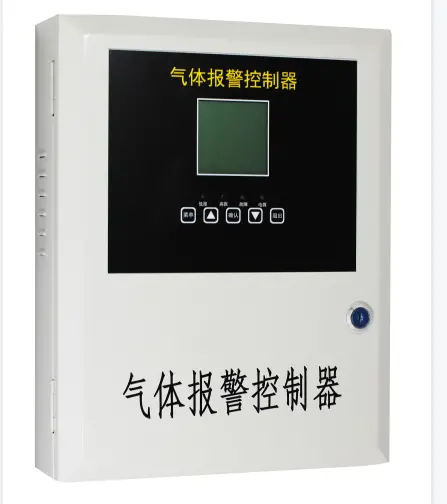

· 判断层·控制器：气体报警控制器把浓度与阈值比较，触发声光报警，经内部继电器输出一组无源开关量触点——这组触点就是驱动阀门的唯一电气接口；

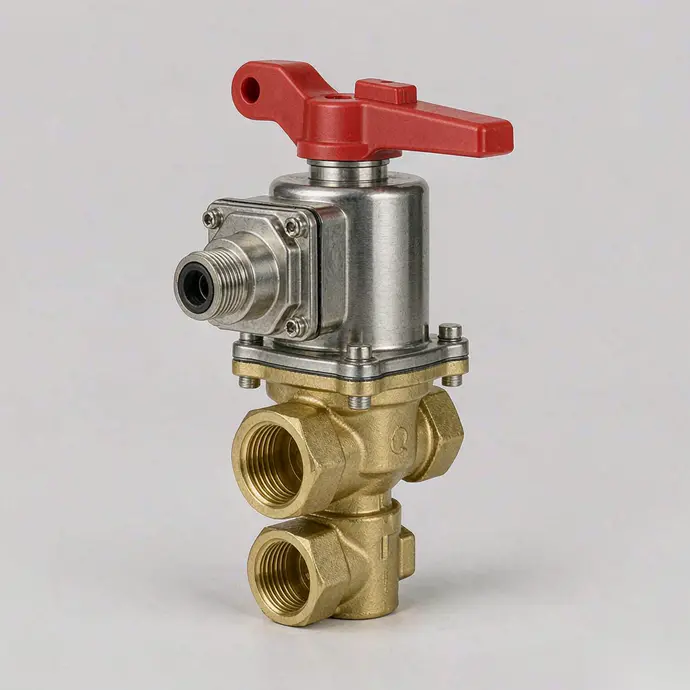

· 执行层·切断阀：燃气紧急切断阀串接在燃气管道上，平时电磁得电保持开启，收到触点动作信号后线圈状态翻转，阀芯在弹簧作用下闭合，气源被物理切断；
· 时序：探测器T90响应≤30秒→继电器吸合≤0.2秒→阀门关闭≤1秒，全链路30秒内完成；
· 失效安全：选"失电关闭"（常闭）型阀门，控制器掉电、线路断线时阀门自动落闭，避免停电期间泄漏点持续供气。
二、数据层：逐项可核的联动参数与对应标准
联动配置是否合格，看下列参数是否逐项达标，每项都有标准出处：
报警阈值：按GB 50493-2019与CJJ/T 146-2011，可燃气体一级报警设定值≤25%LEL、二级≤50%LEL；一级报警一般联动排风，二级报警联动关阀。餐饮与工商业用户验收时应索要报警值整定记录，不能只看产品合格证。
探测器响应：按GB 15322.1-2019，点型可燃气体探测器须通过型式检验；响应时间T90≤30秒、重复性≤1%，以型式检验报告数值为准，而非宣传页数字。
切断阀性能：电磁式燃气紧急切断阀关阀时间典型≤1秒，公称压力多在0.4MPa以内（低压燃气管道），适用天然气、液化石油气、人工煤气；阀门必须带手动复位杆，关阀后排险完毕由人工现场复位，防止误恢复供气。
联动接口与接线：控制器无源触点常见容量AC 220V/5A或DC 24V/3A，需与阀门线圈匹配（DC 24V线圈电流一般≤0.5A）；探测器至控制器推荐RVVP屏蔽三线（4~20mA），距离超过1000米需校验线路压降；事故排风机可由控制器另一组继电器并联驱动，实现"一级排风、二级关阀"分级联动。
供电与后备：控制器主电AC 220V并配蓄电池备电，断电后仍能报警与关阀；切断阀线圈建议由控制器备电回路或独立UPS供电，保证市电中断时联动依然有效。
探测器布点：天然气比空气轻，探测器装距顶棚0.3米内；液化石油气比空气重，装距地面0.3米内；探测器距释放源水平距离不宜超过4米（CJJ/T 146-2011）。
三、案例层：餐饮后厨与工商业用气场所的联动实证
典型配置为：灶台上方布点型探测器→信号接入壁挂控制器→控制器继电器并联紧急切断阀与事故排风机。浓度达25%LEL启动排风，达50%LEL关阀断气，全过程无需人工介入。

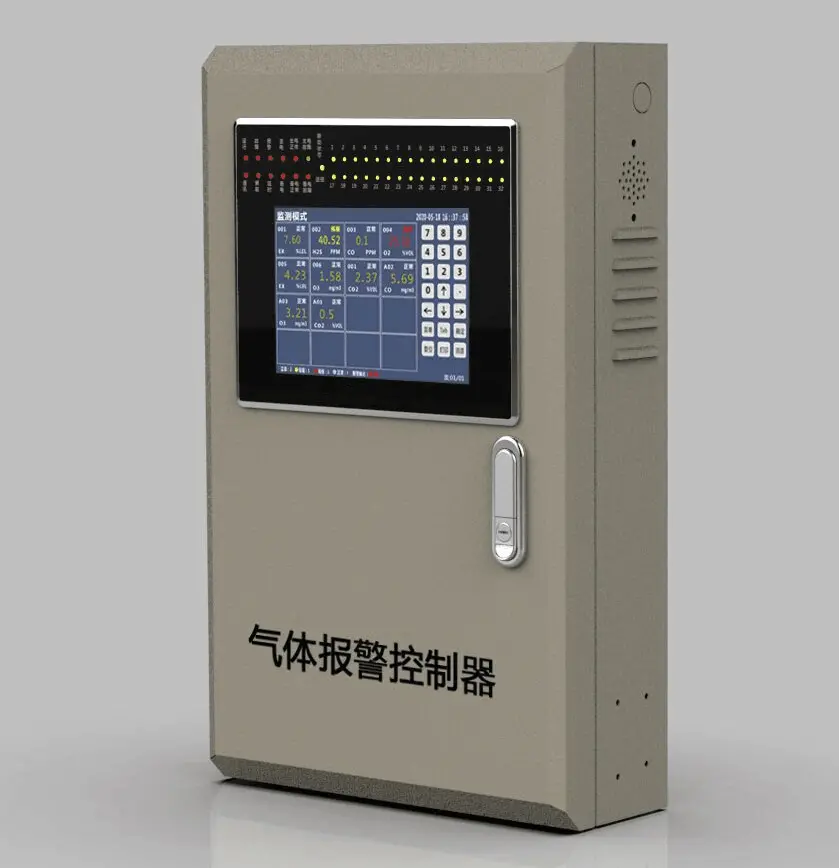

重庆飞测科技的气体报警控制器（FC2000/FC4000系列）支持多99台探测器接入、3组无源继电器输出与RS485/4G通讯，探测器防护达IP66、防爆标志Ex d IIC T6 Gb，可承担上述三级联动中的感知与判断层。
四、常见问题
Q1：燃气报警器联动切断阀需要哪几样设备？
A：三样——可燃气体探测器、气体报警控制器、燃气紧急切断阀。探测器采样，控制器判读并输出继电器信号，切断阀执行关气；三者经信号线与继电器触点串联，缺任何一环都无法自动断气。
Q2：报警后多长时间能完成关阀？
A：通常30秒内：探测器T90响应≤30秒，控制器继电器吸合≤0.2秒，电磁阀关阀≤1秒。实际触发点在浓度达到二级报警（≤50%LEL）时，无需等浓度继续上升。
Q3：为什么必须选"失电关闭"型切断阀？
A：失电关闭型在控制器掉电、线路断线时阀门自动关闭，符合失效安全原则，可避免停电期间泄漏点持续供气。验收时应现场模拟断电，确认阀门落闭。
Q4：联动接线怎么接？
A：探测器用RVVP屏蔽三线（4~20mA）或总线接入控制器；控制器无源常开触点串入切断阀线圈回路，线圈由控制器备电或独立电源供电；排风机接另一组继电器。接线完成后必须做两项测试：加标气联动关阀、断电关阀。
Q5：报警值和安装位置按什么标准定？
A：报警值按GB 50493-2019与CJJ/T 146-2011执行：一级≤25%LEL、二级≤50%LEL。天然气比空气轻，探测器装距顶棚0.3米内；液化石油气比空气重，装距地面0.3米内；距释放源水平距离不宜超过4米。
