TO-220AC和TO-220F虽同属TO-220 封装家族，外形相近，但在结构设计、电气与散热特性、安装要求等核心维度差异显著，这些差异也决定了二者适配不同的应用场景
我们先来介绍一下TO-220AC
TO - 220AC 是 TO - 220 封装家族中的双引脚直插式分支，常用来封装 SiC 肖特基二极管等功率器件，专门适配电路单相导通的需求，以下是其核心特性、与相近封装的区别及应用场景的详细说明
核心结构与特性
引脚与内部构造：它属于 TO - 220 - 2 封装的对应规格，只有 2 个引脚，内部仅集成一颗芯片，带有正负两个极性，为单管器件。而同为 TO - 220 系列的 TO - 220AB 是 3 引脚设计，内部含两颗共阴连接的芯片，这是二者核心的差异。
外形与通用属性
它和 TO - 220AB 的体积尺寸完全一致，均为插件封装，适配通孔安装方式。底部带有金属散热片，能通过螺钉固定在外部散热器上，提升热传导效率，不过其金属片与引脚是相连的，安装到散热器时需要额外添加绝缘垫，避免短路问题。
参数兼容性
同款型号下，采用 TO - 220AC 和 TO - 220AB 封装的器件电性参数往往一致。比如 ASEMI 的 MBR10200 与 MBR10200AC，均为 10A、200V 的规格，仅因封装不同适配不同电路功能。
TO - 220AC是封装形式，本身不决定器件的大耐压，耐压值由封装内部的芯片类型和型号决定，不同器件的耐压差异极大，目前该封装器件的耐压值覆盖15V - 1200V 范围
TO - 220C 封装的大电流并非由封装本身决定，而是取决于其内部封装的器件类型与具体型号，该封装常用来封装双向可控硅、达林顿晶体管、功率三极管等器件，电流覆盖4A - 70A的范围。
接下来我们介绍TO - 220F

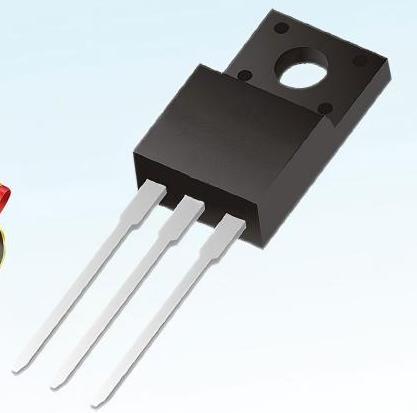

TO - 220F 是 TO - 220 封装家族中的全塑全绝缘直插封装类型（F 代表 “Fully Isolated”，即完全隔离），常用来封装功率 MOSFET、SiC 二极管、快恢复二极管等功率器件，凭借高绝缘性适配对电路安全性要求高的中功率场景，以下是其核心特性、应用及与相近封装的区别：
核心结构与特性
全塑绝缘设计：它和 TO - 220AC 外形基本一致，同样是 3 引脚直插结构与带散热片的塑料封装，但 TO - 220F 的金属散热片完全被塑料包裹，且与内部芯片、引脚实现电气隔离，绝缘耐压可达 2500VAC/1min。安装时无需额外加绝缘垫，既能直接固定在散热器上，又能杜绝散热片漏电或短路问题，简化装配流程。
兼顾散热与兼容性
散热片与内部器件紧密贴合，可高效传导热量，适配中功率器件的散热需求，搭配散热器后能进一步降低工作温度。同时其引脚符合通用标准，兼容性强，焊接在 PCB 板或插件使用都很便捷，尺寸也与 TO - 220 系列主流型号匹配，便于电路布局优化。
典型应用场景该封装因绝缘性和可靠性突出，广泛应用于多领域的功率控制、整流及转换电路。
TO - 220F 仅为功率器件的封装形式，和之前的 TO - 220AC 封装类似，其本身不决定大电流，具体大电流由封装内芯片的型号、类型（如 MOSFET、IGBT、整流二极管等）决定，不同型号器件的电流差异极大，覆盖4.5A - 300A的广泛范围
