耐黄变 TPU 核心特点
耐黄变 TPU 分为两大路线：脂肪族 TPU（结构型，长效耐黄变）、改性芳香族 TPU（助剂型，延缓黄变），两者特性差距明显，下面统一梳理特点并区分差异。

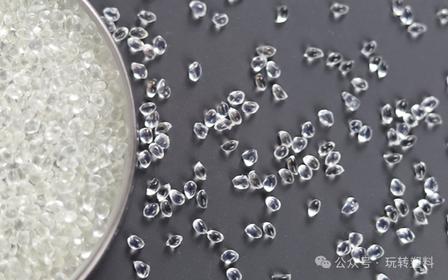

脂肪族耐黄变TPU粒子
一、核心本质特点
抗 UV、抑制光致黄变（最大优势）普通芳香族 TPU 采用 MDI（含苯环），紫外线照射后苯环侧链氧化生成有色醌亚胺结构，快速发黄；
脂肪族耐黄变 TPU：使用 HDI/H12MDI/IPDI，分子不含苯环，从根源杜绝光黄变；氙灯 / QUV 老化数千小时，黄变指数涨幅极小，耐黄等级可达 4～5 级。
助剂改性芳香族耐黄 TPU：MDI 基材添加 UV 吸收剂 + HALS 受阻胺抗氧剂，只能延缓黄变，长期户外依然会慢慢变黄，等级大多 2～3 级。
⚠️重点：不存在绝对永久零黄变 TPU，持续高温、湿热、氧气、化学品腐蚀依然会缓慢老化变色，只是速度远低于普通 TPU。
外观透明度长期稳定透明牌号长期使用不易发雾、泛黄，适合透明外壳、薄膜、车衣、透明表带；原料本色通透，不像普通芳香 TPU 久置容易泛乳黄。
二、力学与物理性能特点
保留 TPU 固有优势高弹性、高伸长率、耐磨、抗撕裂、低温韧性好（-40℃不易脆裂）；硬度范围宽 A60～D80，可注塑、挤出、吹膜、包胶。
对比普通芳香 TPU 客观短板
脂肪族 TPU：同等硬度下拉伸强度、耐磨略低于芳香族 MDI 体系；原料成本显著更高；
熔融流动性普遍略差，加工窗口更窄，对温度管控要求更高。
三、耐候与环境特性
户外耐候能力更强抵抗光老化 + 热氧老化，户外使用不易出现：发黄、失光、开裂、粉化、弹性衰减。
软段体系带来细分差异
聚醚型耐黄 TPU：耐水解、抗霉菌、潮湿 / 沿海环境优选；耐热、耐磨略弱；
聚酯型耐黄 TPU：机械强度、耐磨更好；长期高湿环境易水解；
聚己内酯型：耐磨与耐水解均衡，高端薄膜、车衣常用，价格最高。
抗析出（高端牌号）高分子型光稳定剂，小分子助剂不易迁移析出，表面不会起白雾、出油，适合高光、镜面外观产品。
四、加工与使用特点
加工时热稳定性更好，高温挤出 / 注塑过程中热黄变更轻；
包胶附着力优良，可与 ABS、PC、PA、玻纤基材二次注塑；
不耐强酸碱、极性溶剂；持续高于 110℃长期使用，依然加速老化。
五、两类耐黄变 TPU 简明对比
| 项目 | 脂肪族 TPU（真正长效耐黄变） | 改性芳香族 TPU（添加抗 UV 助剂） |
|---|---|---|
| 黄变原理 | 无苯环，结构天然抗光氧化 | 苯环仍存在，仅靠助剂延缓 |
| 户外寿命 | 3～8 年肉眼轻微变色 | 0.5～2 年明显发黄 |
| 耐黄等级 | 4～5 级 | 2～3 级 |
| 成本 | 高 | 较低 |
| 典型用途 | 隐形车衣、高端透明膜、户外高端透明配件、光学件 | 鞋材、室内外短期使用制品、成本受限产品 |
六、典型应用场景
汽车漆面保护膜、户外透明护套、智能穿戴表带、光伏密封件、高端透明外壳、户外薄膜、渔具配件、箱包透明部件、光学保护膜。
