在工业控制、电源设备、新能源等领域的PCBA设计中，插件式保险丝是常见的过流保护元件之一。
它直接焊接在PCB板上，省去保险丝座，节省空间、安装便捷、抗振动性能好。但选型时如果只看电流电压，忽略了分断能力、I²t、温度降额等参数，轻则频繁误断，重则烧板起火。
，我们就来全解析南熔Dissmann的500VAC/690VAC插件保险丝系列，从参数到选型到应用，一篇讲透。
1、什么是插件式保险丝

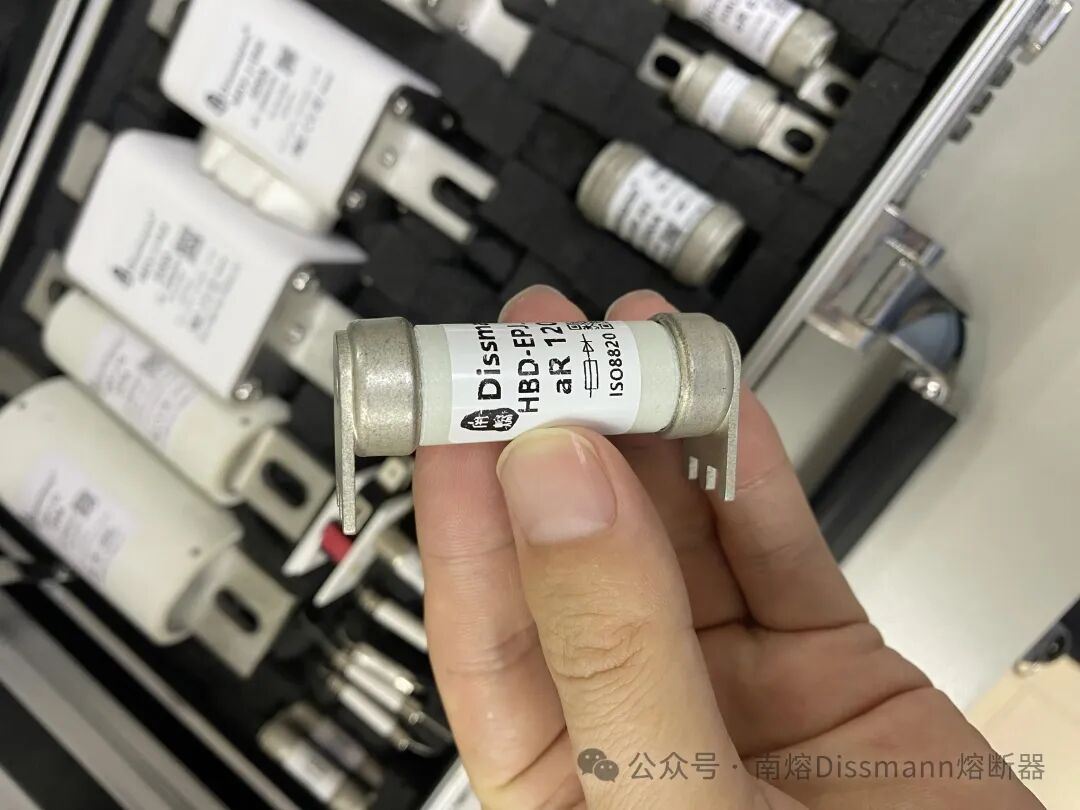

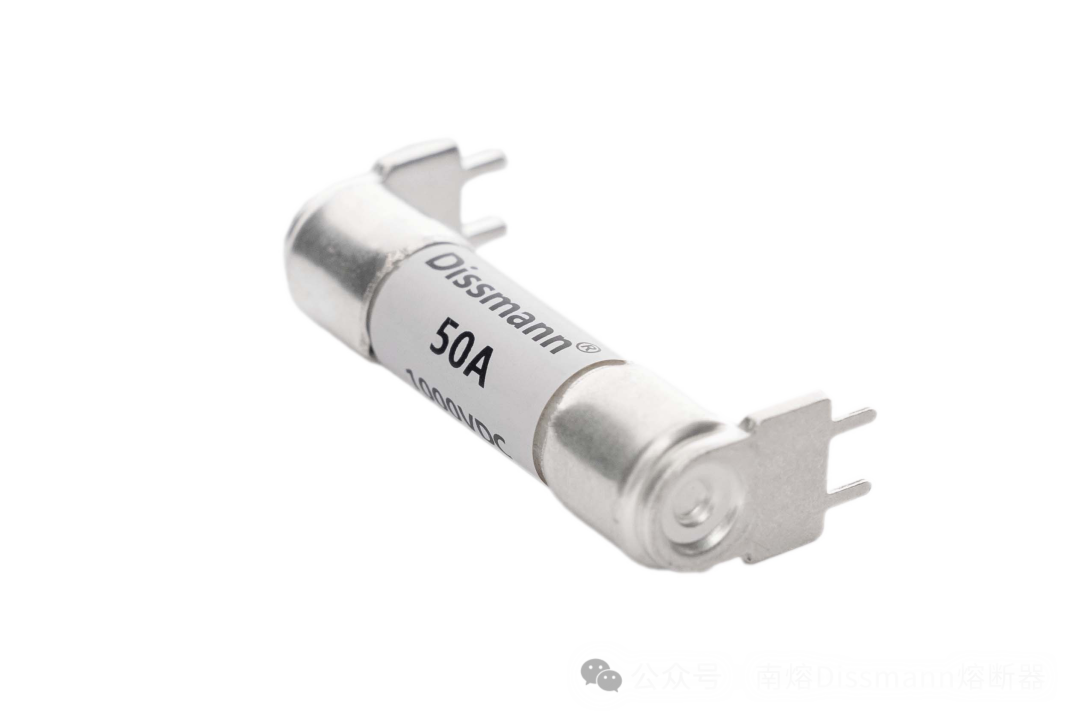

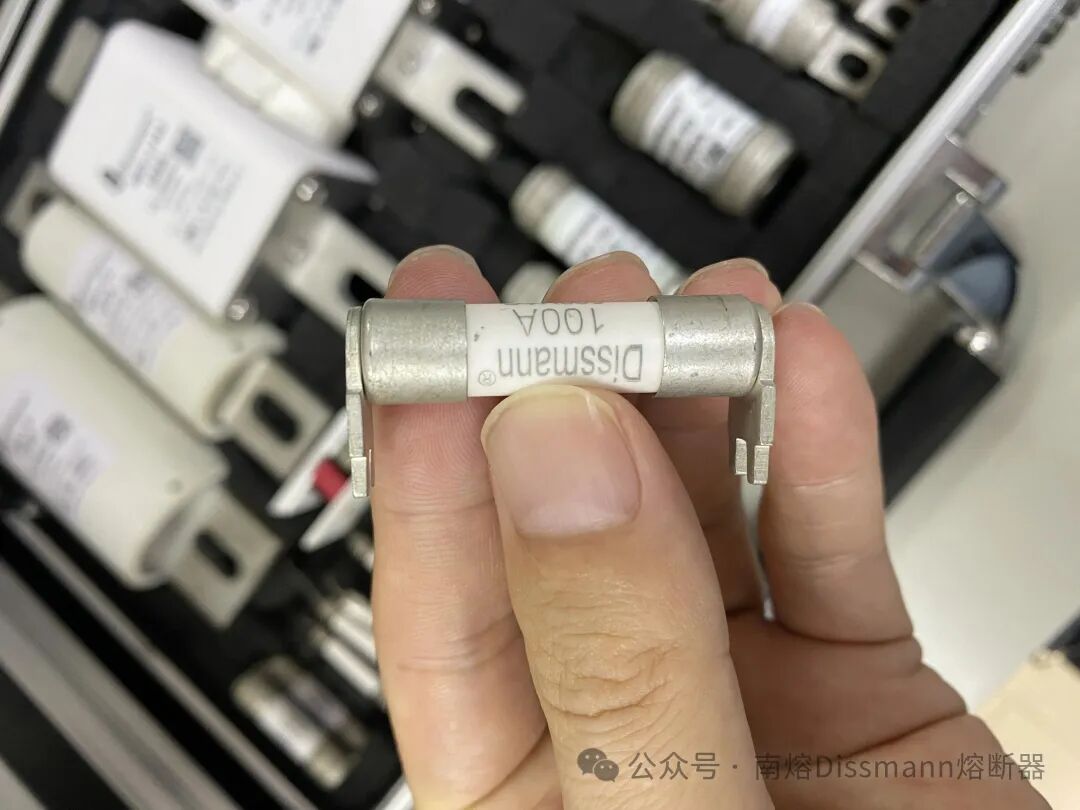

插件式保险丝，是通过插脚直接焊接在PCB板上的保险丝。与传统的管状保险丝座安装方式不同，它省去了保险丝座，直接与电路板一体化。
适用场景：工业控制、电源设备、新能源、家电控制等PCBA应用。

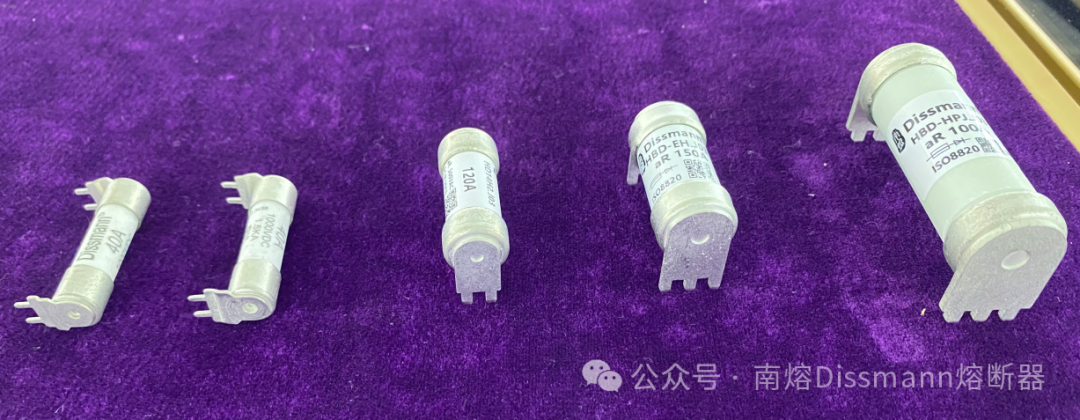

2、南熔插件式保险丝：全系列覆盖

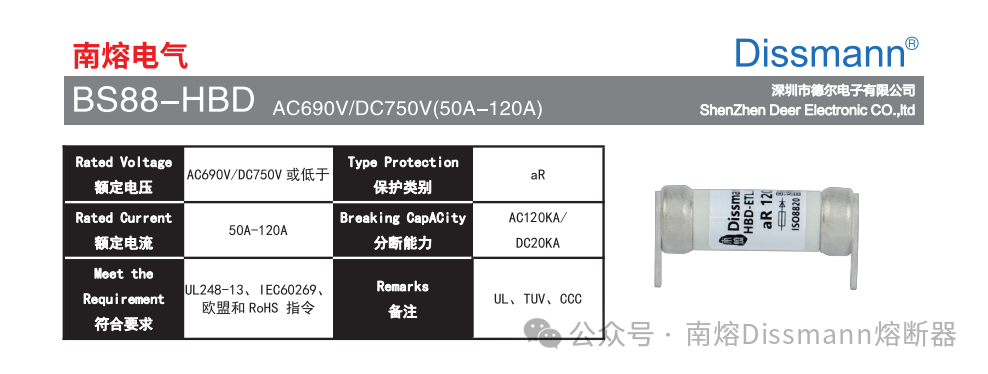

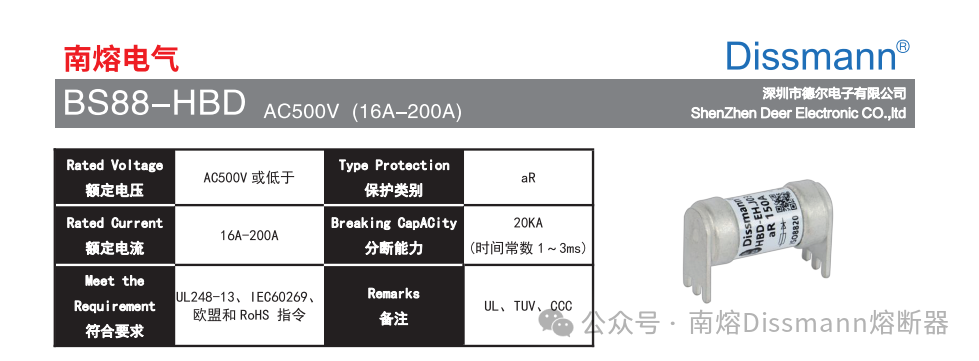

南熔Dissmann插件式保险丝系列，覆盖500VAC和690VAC两大电压平台，满足不同工业场景的过流保护需求。
核心参数解读：

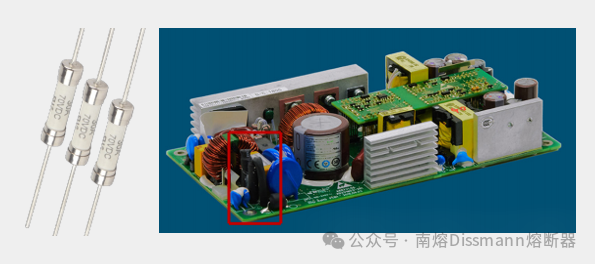

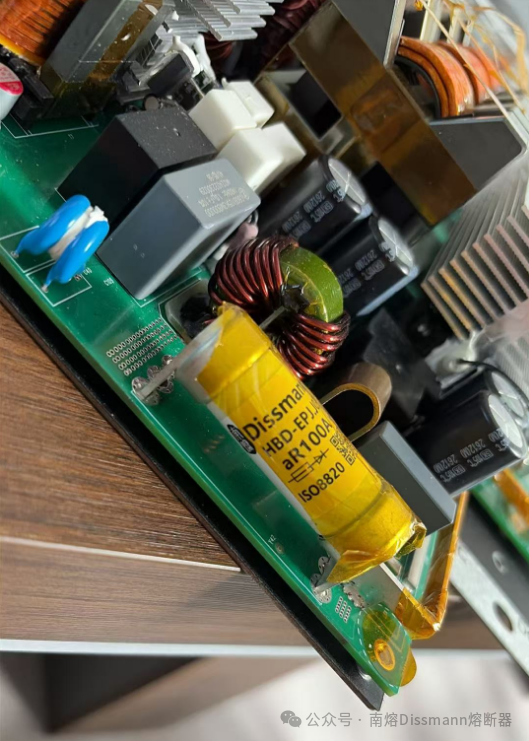

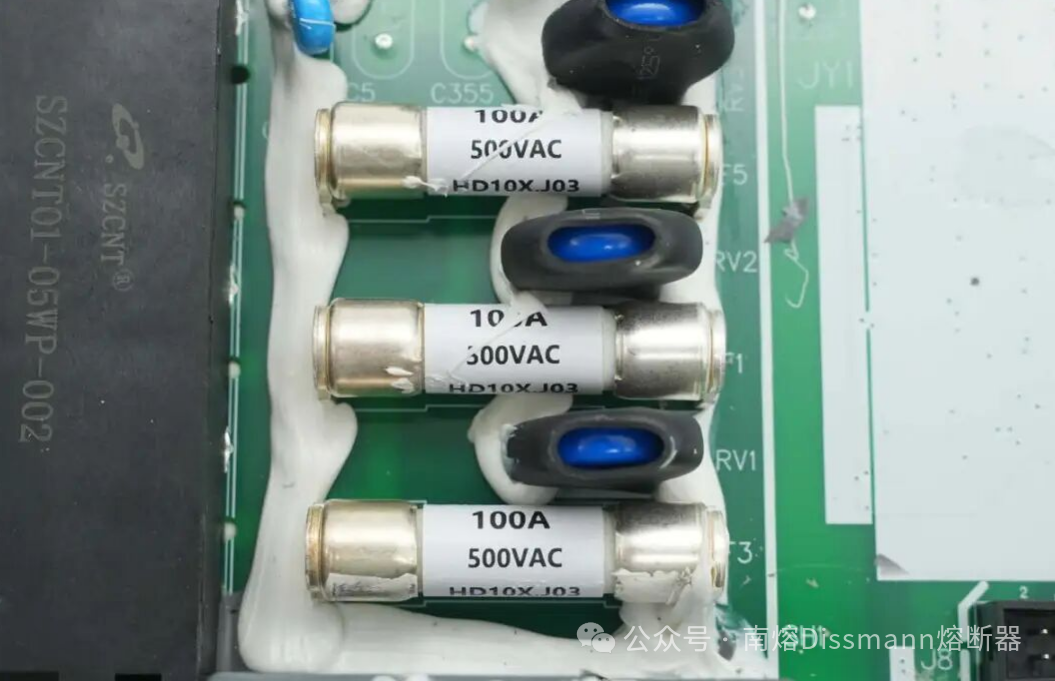

3、应用场景：这些设备都在用

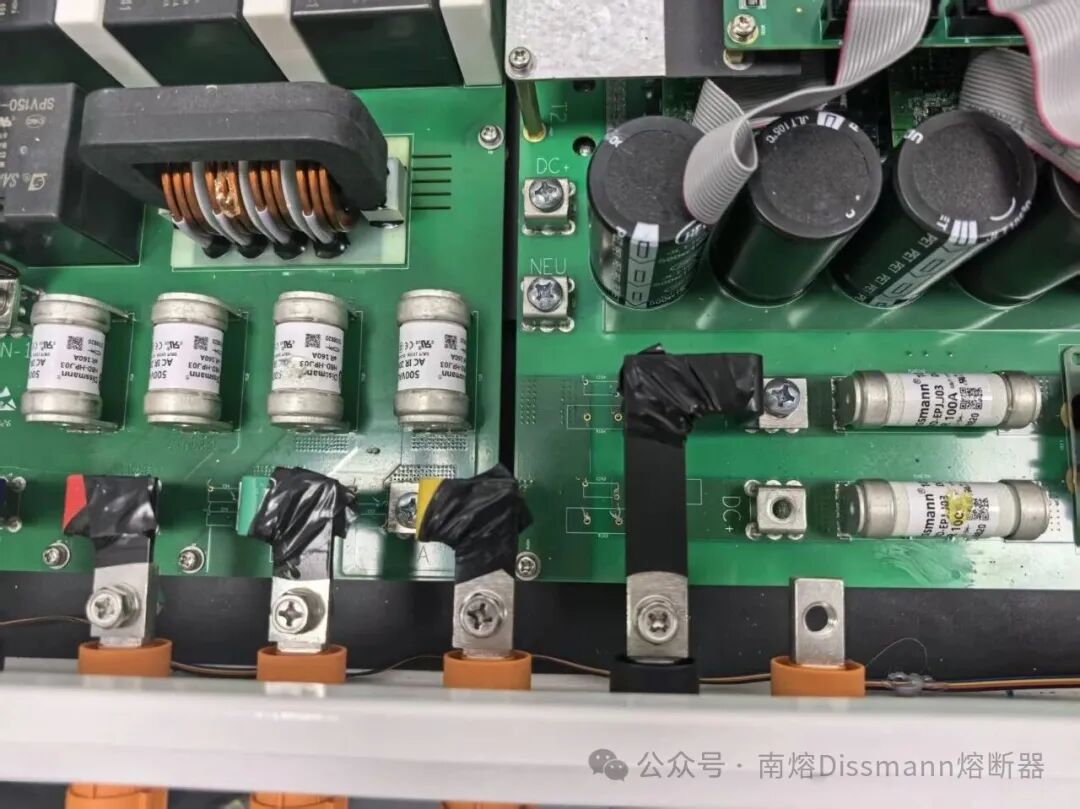

南熔插件式保险丝广泛应用于以下工业PCBA场景：
4、选型指南：四步搞定插件保险丝选型
步：确定额定电流
保险丝额定电流需根据电路正常工作电流，并考虑降额设计。
经验公式：
I额定 = I工作 × (1.2~1.5)
示例：某工业电源电路正常工作电流为2A，存在电机类负载，应选择额定电流不低于3A（2×1.5）的型号。
第二步：匹配额定电压与分断能力

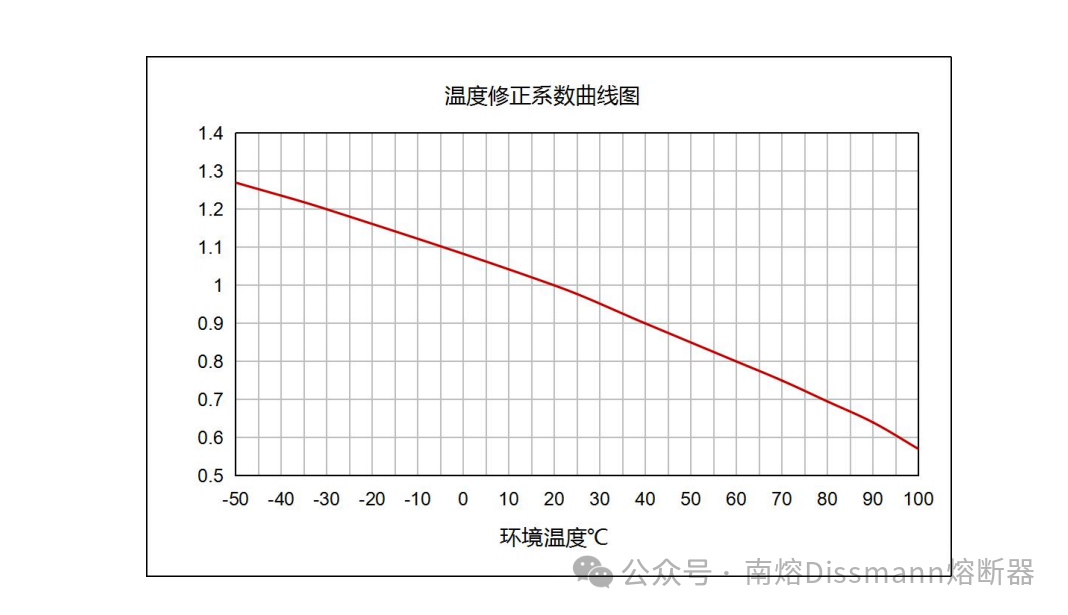

第三步：考虑环境温度修正
保险丝载流能力随环境温度升高而下降。高温环境（如密闭机箱、工业现场）需进行温度降额。
5 南熔Dissmann插件式保险丝的核心优势
优势一：材料顶配
镀银铜带（银是铜的4倍价格）带来更优的导电性、抗疲劳性和耐腐蚀性，寿命更长。95瓷管体更耐高温、更抗冲击。
优势二：工艺严苛
灭弧处理：灭弧砂+灭弧胶，8小时高低温烘烤固化，车规级真空工艺——确保短路时快速灭弧、安全切断。
优势三：认证齐全
全系列通过UL、TUV、CCC、CE认证，满足国内外市场准入要求。南熔拥有熔断器行业唯一的UL授权实验室，认证周期缩短30天以上。
优势四：实测数据支撑
南熔为每一款产品提供实测分断报告、I²t曲线、温升数据，帮助工程师选型，拒绝“理论值”。
优势五：26年技术沉淀
南熔母公司德尔电子，26年专注熔断器研发制造，参与GB9364、GB13539国家标准制定，累计认证投入超3800万元。
插件式保险丝虽小，却是工业PCBA的“安全卫士”。
选对了，它在关键时刻默默守护；选错了，它可能在该断时不断、不该断时乱断——小则设备故障，大则烧板起火。
南熔Dissmann，26年专注高品质熔断器。
插件式保险丝全系列覆盖500VAC/690VAC，从30A到200A，从1.5kA到120kA分断——用材料、工艺、认证和数据，为工业PCBA提供可靠的电路保护。
如您正在为工业控制、电源设备或新能源PCBA选型插件式保险丝，欢迎后台联系小编，备注“插件保险丝”，获取选型手册和实测数据支持。
